Produktöversikt
R500-serien RTU är den nya generationen av RTU-produkter för säkerhetsteknik, som använder en avancerad 32-bitars processor och ett realtidsoperativsystem för både hög prestanda och realtid, integrerad styrsystem. R500-serien RTU-enheter kan inte bara enkelt hantera rutinmässiga uppgifter som logiska beräkningar, tidsväxlar, plus och minus räkning, utan även avancerade funktioner som komplex databehandling, gasmätning, höghastighetsräkning, PID-kontroll och kommunikationsnätverk.
Produktegenskaper
· Modulär konstruktion som stöder standard DIN-spårmontering
· Master-integrerad Ethernet och seriell port, stöder ytterligare Ethernet eller seriell port med hjälp av kommunikationsutvidgningsmoduler
Komplett kommunikationstjänst med stöd för Modbus RTU/TCP, DNP3 och andra kommunikationsprotokoll
IEC 61131-3, stöder LD, FBD, ST, SFC och IL programmering
Stöd för strömförsörjning, masterstyrning och nätverksredundans för att säkerställa hög tillgänglighet
· Anpassning till tuffa arbetsmiljöer, temperaturområde upp till -40 ~ 70 ° C, fuktighetsområde 5% ~ 95% RH
CE-certifierad för att uppfylla EMC-kompatibilitetsnivå 3
Tillämpningsområden
Generell industriell datainsamling och processkontroll
Oljefälts- och gasbehandlingsstationer, gemensamma stationer
Inspektion av oljefälters processparametrar och optimering av produktionen
Övervakning av oljefälter, tankar och mätstationer
Gaslyftbrunnskontroll och gasflödesmätning
Övervakning av varmvattenpannor, industriella ångpannor
Fjärrstyrning av vattenbrunnar och pumpstationer
Ledningsläckagedetektion och ventilkontroll samt rörflödesmätning
Kontroll av öppna kanaler, slussar och vattennivå
Övervakning av atmosfär och vattenkvalitet
Fjärrkontroll för parametrar i kraftsystemet
Automatiserad kontroll av vattenförsörjning
Automatiserad styrning av stadsvatten
Miljöindikatorer
Miljövillkor |
Arbetsmiljö |
-40 ~ +70℃，5 - 95 % RHIngen kondensering |
Lagringsmiljö |
-50 ~ +80℃ |
Föroreningar |
Ingen korrosiv gas |
Föroreningsnivå |
2Nivå |
Överspänning |
2Nivå |
Mekanisk miljö |
vibrationer |
5 till 16 HzKonstant amplitude1 mm
16 till 150 HzKonstant acceleration0,5 gr |
Impakt |
Maximal styrka10 gr，11 msHalv sinusvågor |
Skyddsnivå |
Husskydd |
IP 20 |
Elektromagnetisk kompatibilitet |
Störningsskyddsnivå |
Bdistriktet |
|
Elektrostatisk urladdningsstörning
IEC61000-4-2
|
Kontakturladdning:6 kVLuftutsläpp:8 kV |
|
Radiofrekvens elektromagnetisk strålningsstörning
IEC61000-4-3
|
80 MHz till 1 GHz 10 V / m
1 kHz 80 % AMSinusvågor
|
|
Transparent pulsgrupp motstånd
IEC61000-4-4
|
Strömförsörjning:2 kVÖvrigt:1 kV |
|
Större protest
IEC61000-4-5
|
Strömförsörjning:2 kV CM；1 kV DM，
Övrigt:1 kV |
|
Radiofrekvensfältsinduktion av ledningsstörningar
IEC61000-4-6
|
150 kHz till 80 MHz：10 Vrms，
1 kHz 80 % AMSinusvågor |
|
Arbetsfrekvens magnetfälts störningstest
IEC 61000-4-8
|
30 a/m,Stabila kontinuerliga magnetfältsprover |
|
Ledande lansering
IEC 61131-2 AKlasser
|
0,15 MHz till 0,5 MHz：< 79 dB (μV)nära toppen;< 66 dB (μV)Genomsnittligt värde
0,5 MHz till 30 MHz：< 73 dB (μV)nära toppen;< 60 dB (μV)Genomsnittligt värde
|
|
Strålningsutsläpp
IEC 61131-2 AKlasser
|
30 MHz till 230 MHz：< 40 dB (μV/m)Nästan toppen
230 MHz till 1 GHz：< 47 dB (μV/m)Nästan toppen
|
CPU-styrning
Modultyp |
CPU-5021 / CPU-5021R |
CPU-5051 / CPU5051-R |
Allmän information |
storlekB * H * D (mm) |
43*118*92 |
Nominell strömförbrukning |
5 VDC@700 mA |
Beräkningslagringsinformation |
Beräkningshastighet |
400 MHz |
400 MHz |
Spara utrymme från ström |
128 KB |
störstaI/OInformation |
Antal utökade moduler |
48 |
48 |
Digitala inmatningar |
512 |
512 |
Digitala utgångar |
512 |
512 |
Analog inmatning |
256 |
256 |
Analog utgång |
128 |
128 |
RTDIngång |
64 |
64 |
Ethernet |
2 * RJ45 100 Mbps |
Seriell port |
1 * RS232 1 * RS232 / RS485 |
Modbus RTU |
Huvudstationen/Från stationen |
Huvudstationen/Från stationen |
Modbus TCP |
Klient/servrar |
Klient/servrar |
PID回路 |
32 |
32 |
Digitala inmatningar
Modultyp |
DI16-24VDC |
DI4-24VDC PULS |
Allmän information |
storlekBd x H x D（mm） |
43*118*92 |
Nominell strömförbrukning |
5 VDC@90 mA |
5 VDC@110 mA |
Digitala inmatningar |
Antal kanaler |
16 |
4 |
Inmatningsmetod |
Läckage |
Monopolära pulser |
Ingångsspänningsområde |
24 VDC ± 10 % |
5 till 24 VDC |
Typisk ingångsström |
5 mA |
8 mA |
Signalområde |
Signaler”1”：> 8 VDC
Signaler”0”：< 3 VDC
|
Värde5 till 24 VDC |
Maximal ingångsfrekvens |
30 Hz |
10 kHz |
Räkningsområde |
- |
32 bitar |
Isolering av buss |
Stöd |
Stöd |
Övergående skydd |
Stöd |
Stöd |
Digitala utgångar
Modultyp |
DO16-24VDC |
Allmän information |
storlekBd x H x D（mm） |
43*118*92 |
Nominell strömförbrukning |
5 VDC@95 mA |
Digitala utgångar |
Antal kanaler |
16 |
Utgångsmetod |
Källa |
Utgångsspänningsområde |
24 VDC ± 10 % |
Kanalen största ström |
180 mA |
Den största strömmen i allmänheten |
3 A |
Kanal läckage ström |
100 uA |
Isolering av buss |
Stöd |
Övergående skydd |
Stöd |
Analog inmatning
Modultyp |
AI8-I är |
AI8-I hårt |
AI4-RTD |
Allmän information |
storlekBd x H x D（mm） |
43*118*92 |
Nominell strömförbrukning |
5 VDC@95 mA |
5 VDC@80 mA |
5 VDC@85 mA |
Analog inmatning |
Antal kanaler |
8 |
8 |
4 |
Inmatningsmetod |
ström |
ström |
Värmemotstånd |
Upplösning |
16 bitar |
16 bitar |
16 bitar |
Provtagningstid |
100 ms |
100 ms |
100 ms |
Konverteringstid |
10 ms |
10 ms |
10 ms |
Inmatningsområde |
4 till 20 mA |
4 till 20 mA |
PT100 är |
Område för siffror |
10000 ~ 50000 |
Mätningsprecision(25℃) * |
±0,1% FS |
±0,1% FS |
±0,3% FS |
Mätningsprecision(Hela utbudet)* |
±0,5% FS |
±0,5% FS |
±0,6% FS |
Störningshämning |
Stöd |
Stöd |
Stöd |
Isolering av buss |
Stöd |
Stöd |
Stöd |
Övergående skydd |
Stöd |
Stöd |
Stöd |
HART(Endast förAI8-I hårt） |
HARTVersioner |
HART 5 / HART 7 |
Kommando som stöds |
0-3 / 6-9 / 11-22 / 33 / 35 / 38 / 40 / 44 / 48 / 54 / 59 |
* FörAI8-I hårtModul, mätnoggrannhet är utanHARTvid kommunikation
Analog utgång
Modultyp |
AO4-I är |
Allmän information |
storlekBd x H x D（mm） |
43*118*92 |
Nominell strömförbrukning |
5 VDC@100 mA |
Analog utgång |
Antal kanaler |
4 |
Utgångsmetod |
ström |
Upplösning |
16 bitar |
Svartid |
100 ms |
Utgångsområde |
4 till 20 mA |
Område för siffror |
10000 ~ 50000 |
Mätningsprecision (25℃） |
±0,3% FS |
Mätningsprecision (hela området) |
±0,5% FS |
Isolering av buss |
Stöd |
Övergående skydd |
Stöd |

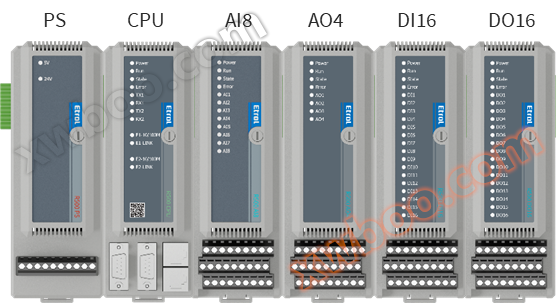

modellTyp av block |
modellblockNamn |
FunktionerBeskrivning |
Strömmoduler |
PS-15W 24VDC |
Strömmoduler24VDCingång,5VDC 3A |
PS-135W 220VAC |
85～280VACingång,24VDC / 5A, 5VDC / 3AUtgång |
Styrningsmodul |
CPU-5021 |
Styrningsmodul2 * RJ45 1 * RS232 1 * RS232 / 485 |
CPU-5021R |
Redundant mastermodul1RJ45 1RS232 1RS232/485 |
CPU-5051 |
Styrningsmodul2 * RJ45 1 * RS232 1 * RS232 / 485 |
CPU-5051R |
Redundant mastermodul2 * RJ45 1 * RS232 1 * RS232 / 485 |
Kommunikationsmoduler |
CM-3RS |
Kommunikationsmoduler2 * RS232 / RS485 1 * RS485 |
CM-2ETH2RS |
Modul för nätverkskommunikation2 * RJ45 1 * RS232 1 * RS232 / 485 |
CM-8RS |
8 vägenRS485Kommunikationsmoduler |
I/OModuler |
AI8-I är |
8 Kanal analog inmatningsmodul (strömtyp) |
AI8-I hårt |
8 Kanal analog inmatningsmodul (strömtyp, stöd)HART） |
AI4-RTD |
4 Kanal värmemotståndsmodul |
AO4-I är |
4 Kanal analog utgångsmodul (strömtyp) |
AO4-Jag HART* |
4 Kanal analog utgångsmodul (strömtyp, stöd)HART） |
DI16-24VDC |
16 Digitala ingångsmoduler för kanaler (läckage) |
DO16-24VDC |
16 Modul för digitala kanalutgångar (källa) |
DI4-24VDC PULS |
4 Digitala ingångsmoduler för kanaler (pulstyp) |
Flödesberäkningsmodul |
ME-GAS CPU:n |
Dubbelvägs gasflödesberäkningsmodul |
Med ME-GAS IO |
Dubbelvägs gasflödesberäkningIOModuler |
ME-GAS MB |
Databas för naturgasflöde |
Grundmoduler |
MB-IO |
I/OModulbunden |
MB-CPU |
Styrmodulens bas |
MB-2CPU |
Redundant huvudmodulbas |
MB-PS |
Strömmodulens bas |
MB-2PS |
Redundant strömmodulbas |
MB-3RS |
3 Kommunikationsmodulens bas för seriella vägar |
MB-2ETH2RS |
2 Ethernet och2 Kommunikationsmodulens bas för seriella vägar |
MB-8RS |
8 vägenRS485Kommunikationsmoduler |
Busskablar |
E-BUS5A-0,5 |
E50BussanslutningskablarEtt（0,5 metermed båda kontakterna) |
E-BUS5A-1.0 |
E50BussanslutningskablarEtt（1,0 mmed båda kontakterna) |
E-BUS5A-2.0 |
E50BussanslutningskablarEtt（2,0 mmed båda kontakterna) |
E-BUS5A-3.0 |
E50BussanslutningskablarEtt（3,0 mmed båda kontakterna) |
E-BUS5B-0,5 |
E50BussanslutningskablarB（0,5 metermed båda kontakterna) |
E-BUS5B-1.0 |
E50BussanslutningskablarB（1,0 mmed båda kontakterna) |
E-BUS5B-2.0 |
E50BussanslutningskablarB（2,0 mmed båda kontakterna) |
E-BUS5B-3.0 |
E50BussanslutningskablarB（3,0 mmed båda kontakterna) |
* AO4-I HARTModulen är under utveckling, ännu inte tillgänglig

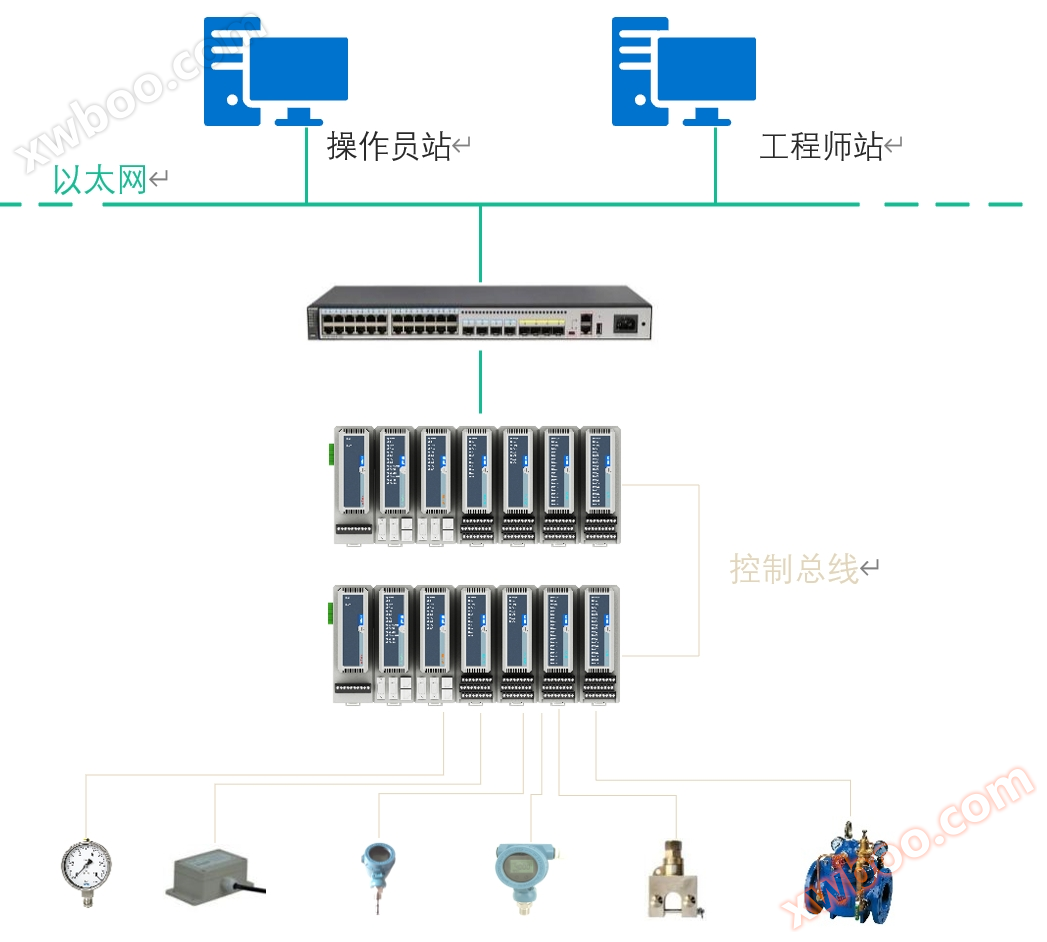

Gasstationer
CPU-5021 är en huvudmodul, samlar in data från varje I / O-modul och bearbetar, datorsystemet läser olika arbetsförhållandedata på plats genom nätverket för att visa, larma och analysera;
CM-3RS är en seriell kommunikationsutvidgningsmodul för anslutning av olika seriella portar, i detta fall genom Modbus-protokollet för att hämta data från ultraljudsflödemetrar och gaskomponentanalysatorer;
ME-GAS CPU är en modul för beräkning av gasflödet, baserat på industristandarder för att beräkna och spara flödet av naturgashålplattor för masterprogram.
Olika typer av I/O-moduler utför motsvarande automatisk kontroll beroende på maskinvarukonfigurationen och applikationen, till exempel: PID-justering, tryck, temperaturupptagning, växlingsventilstyrning osv.
Boiler kontroll
AI8-I analog inmatningsmodul ansluter motsvarande temperatur, vätskenivå, tryck, syre, flöde och andra sensorer för att samla in processdata i hög hastighet med 16 bits upplösning och 100 us-cykel, t.ex. återvändnings-/vattenförsörjnings-/in-/ut-vattentemperatur och tryck, blåsningsfläktets lufttryck, ugnens utgångstryck, rökgasens syrehalt etc.
CPU-5051 stöder PID-algoritmer för att justera brännarens utgång i realtid för att hålla den inre temperaturen i pannan stabil; Stöd för maximalt 32 kretsar, kraftfullt beräkningskraftsstöd som tillåter justering i realtid av huvudkretsar (ångstemperatur) och delkretsar (förbränningsluft/bränsleförhållande) och ännu fler kretsar för att säkerställa effektiv förbränning;
DO16 / AO4 utgångsmodul, baserat på aktuell vätskenivå, flöde, tryck, etc. för att styra bränsleventilen, vattenpumpen, blåsaren, blåsaren etc.
God miljöanpassning, i hög temperatur och fuktighet och andra komplexa arbetsförhållanden, kan fortfarande säkerställa stabil drift av systemet, säkerhetsskydd för systemdrift, överhettning, låg vattennivå, övertryck och andra onormala situationer, kan omedelbart stänga av brännaren, avbryta bränsleförsörjningen, starta säkerhetsventilen eller nödtryckleppning för att förhindra olyckor.
